1、基础概述
（1）定义
WAN–广义网，大范围网络，常常是一个国家或者一个州
（2）设备
路由器–支持不同类型的网络接口，实现不同网络类型互联
2、基础术语

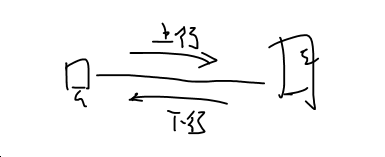

（1）上行/下行

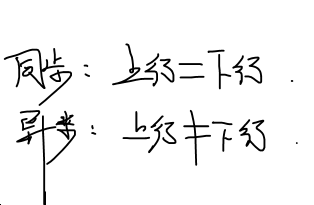

（2）同步/异步

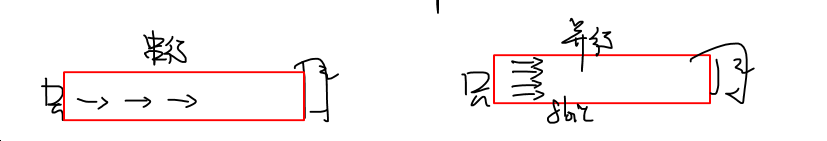

（3）串行/并行
3、连接类型

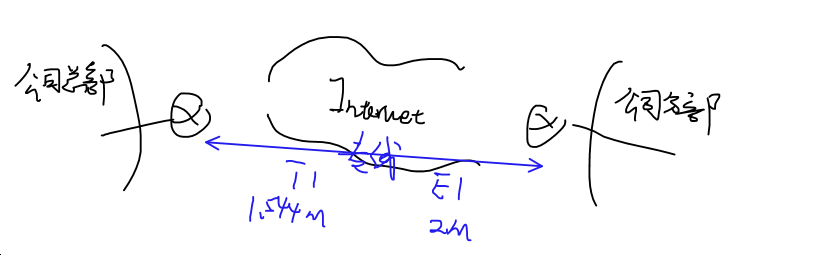

（1）专线连接
E1：2M
T1：1.544M
优点：线缆专用，带宽恒定
缺点：价格昂贵

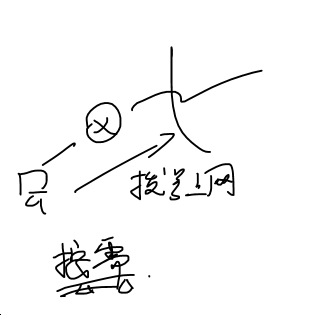

（2）电路连接
（3）分组交换
（4）信元交换
固定长度的分组就是信元
4、WAN协议
（1）HDLC
定义：
高级数据链路控制协议–Cisco私有

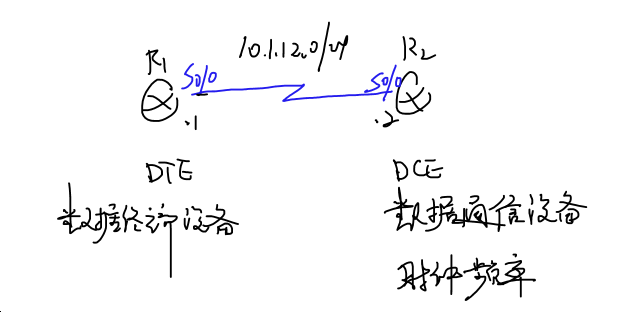

概念：
DTE：数据终端设备
DCE：数据通信设备
配置：

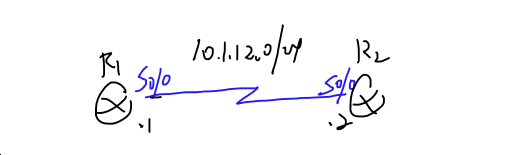

第一步，首先确定DTE与DCE的时钟频率一致：

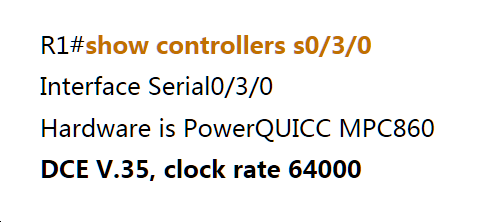

查看时钟频率
配置时钟频率
第二步，进行协议配置：

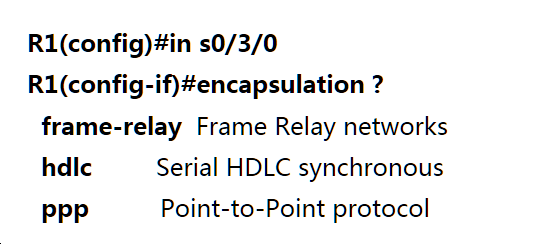

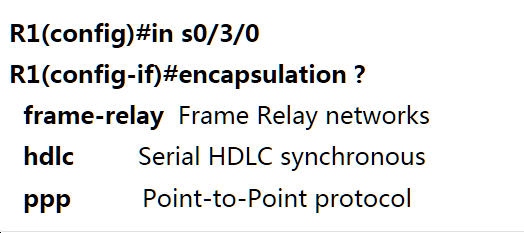

配置端口协议

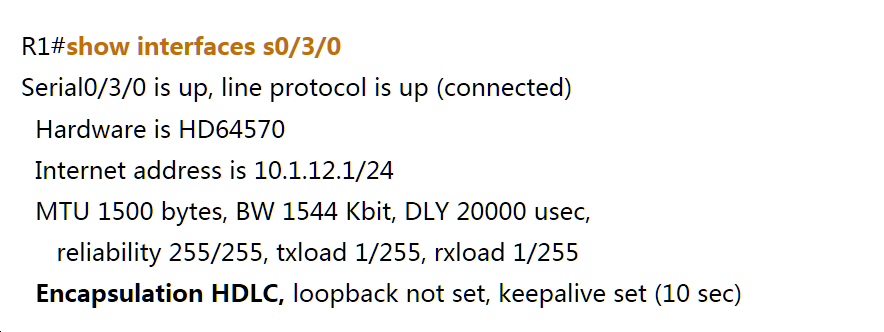

查看端口协议
（2）PPP
定义：
point-to-point协议
配置：
认证：
PAP认证（明文）：

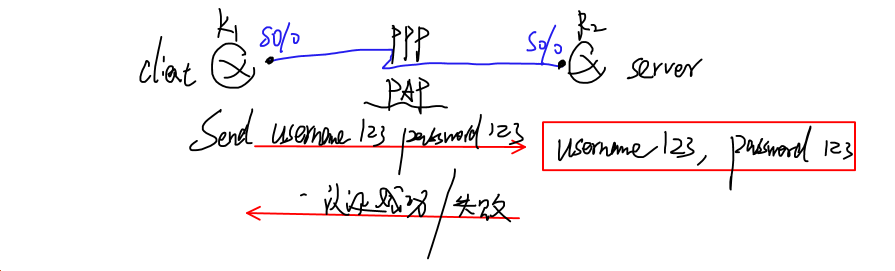

PAP认证过程：

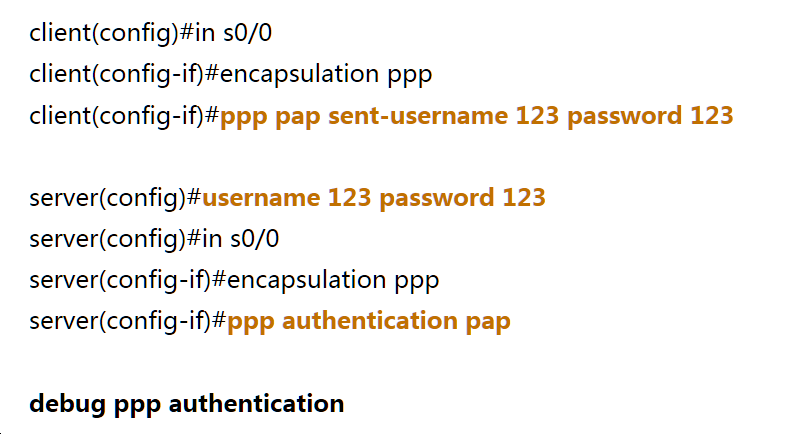

PAP认证配置：
CHAP认证（密文）：分为双向CHAP和单向CHAP

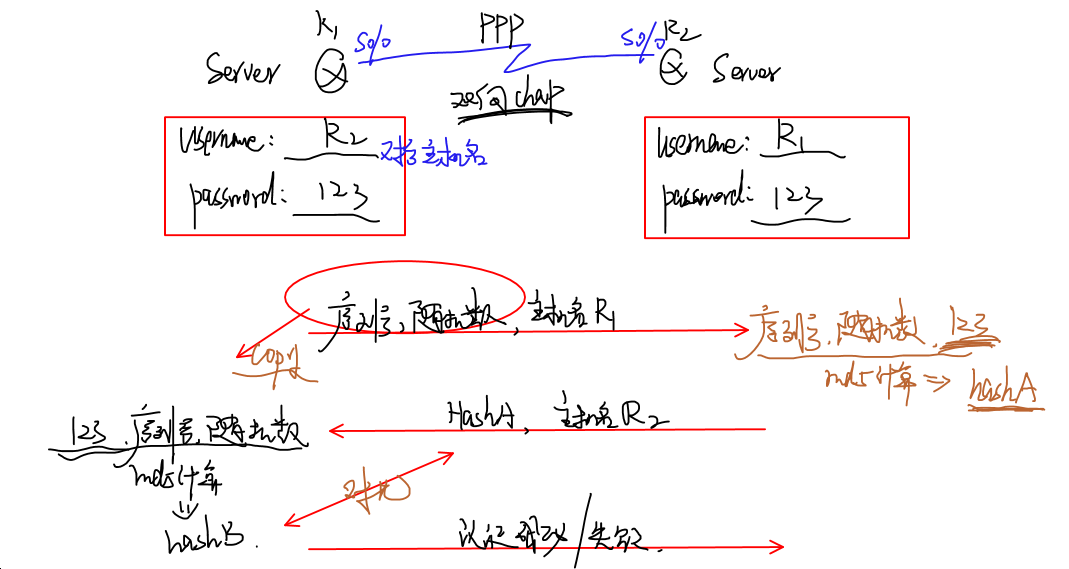

双向CHAP认证过程：

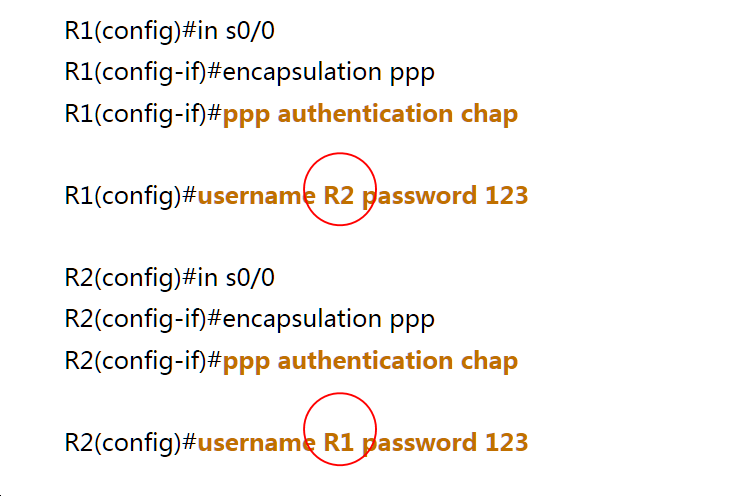

双向CHAP认证配置：
单向CHAP认证过程：

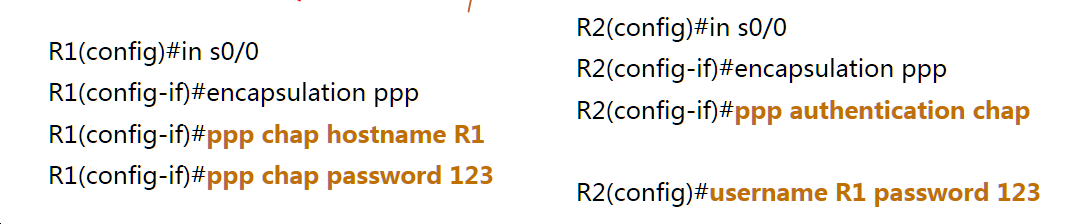

单向CHAP认证配置：

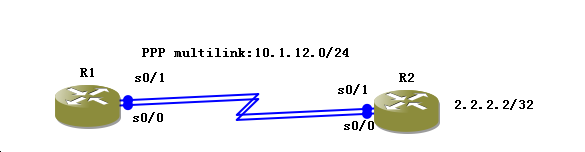

链路捆绑：
定义：

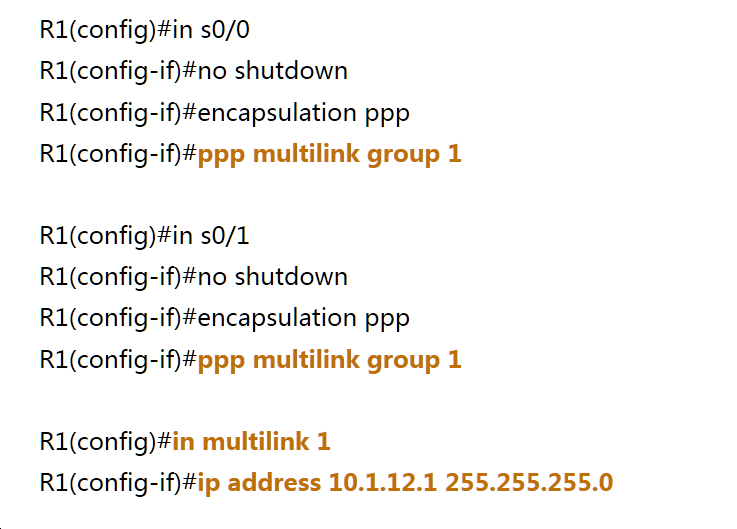

配置：

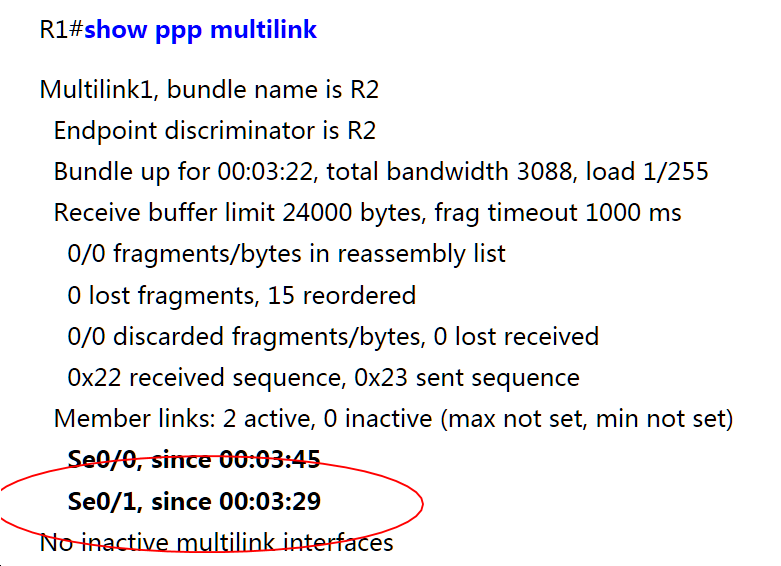

查看：
（3）frame-relay
WHY
frame-relay出现之前:

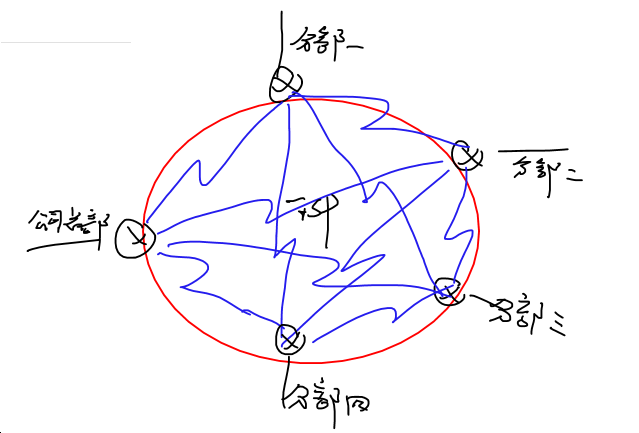

拓扑复杂：
查询复杂：

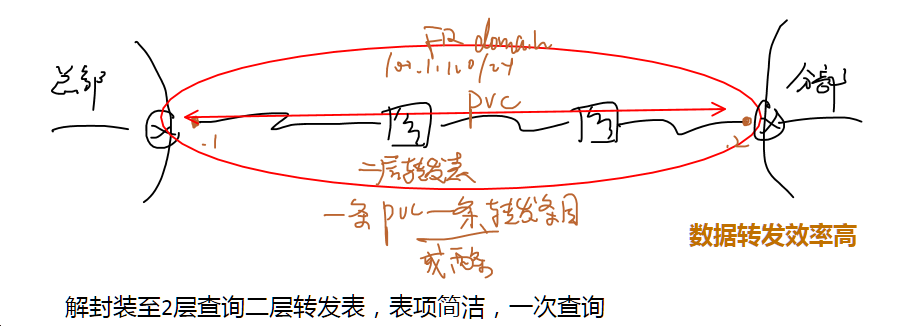

frame-relay出现之后：

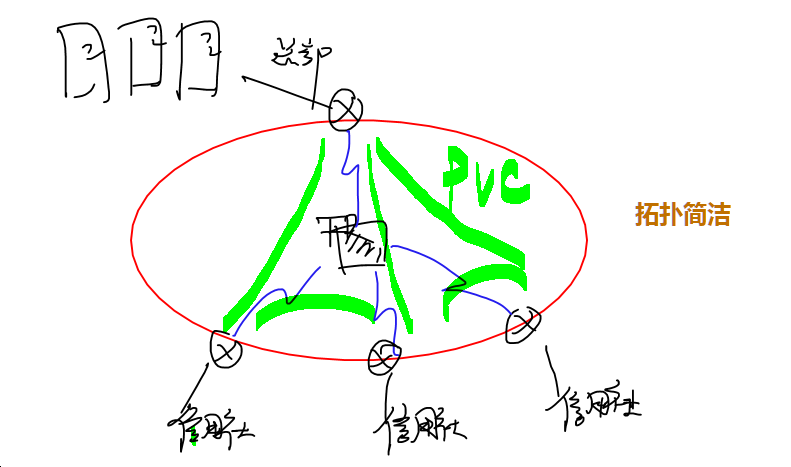

拓扑简洁：
查询简单：
WHAT
术语：
DLCI：数字链路连接标识符
标签：tag
接口类型：DTE、DCE、NNI
信令类型：cisco、q933a、ansi(同一线缆上信令类型必须一致)
电路类型：VC(虚拟电路)、PVC(永久虚电路)、SVC(短暂虚电路)
HOW

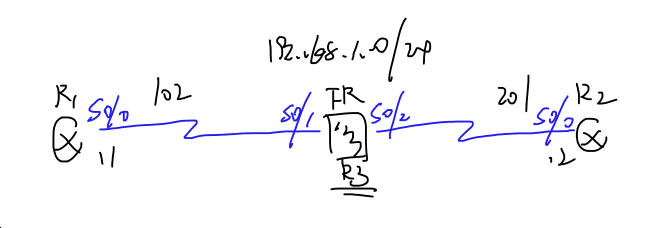

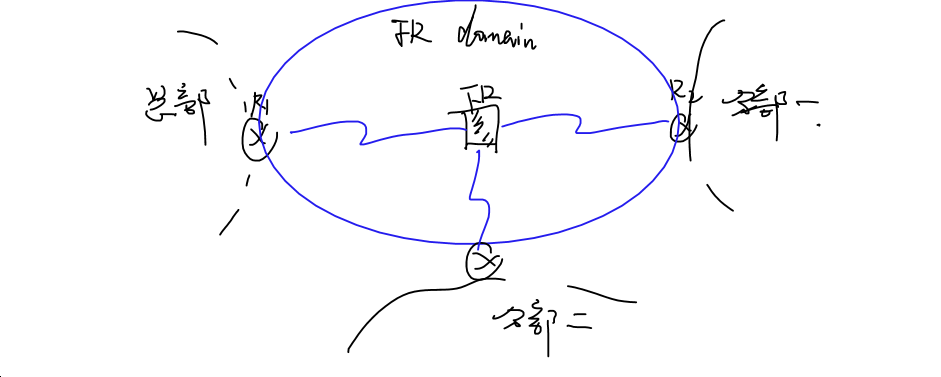

拓扑图：

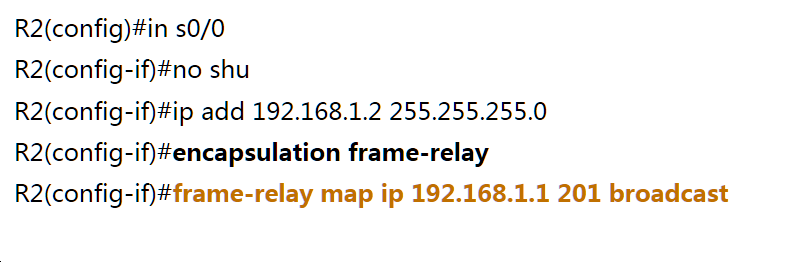

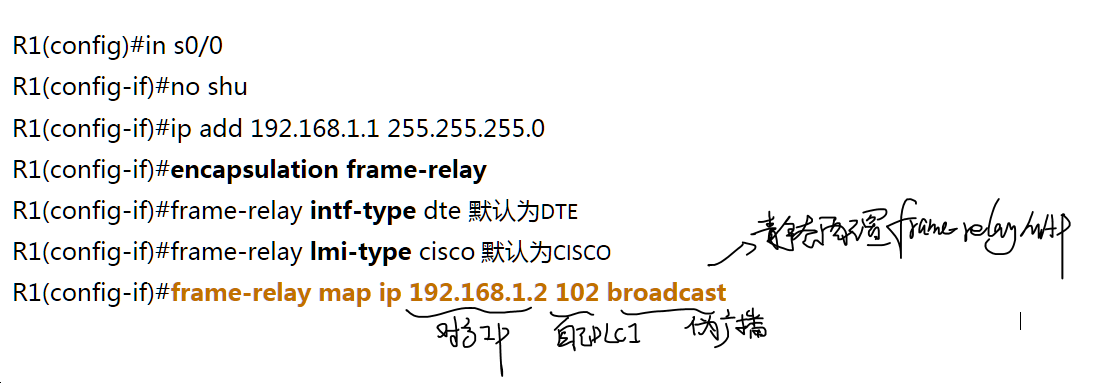

静态配置：
R1：
R2：
R3：

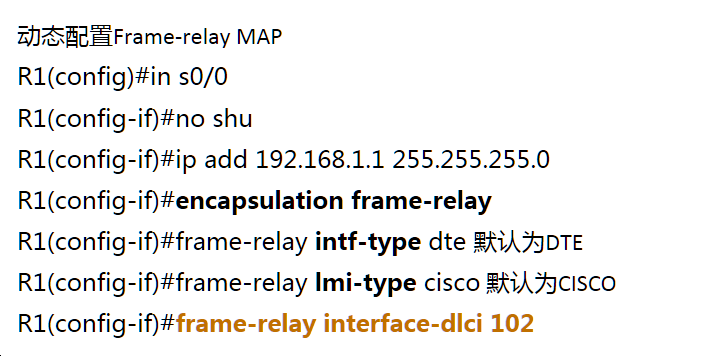

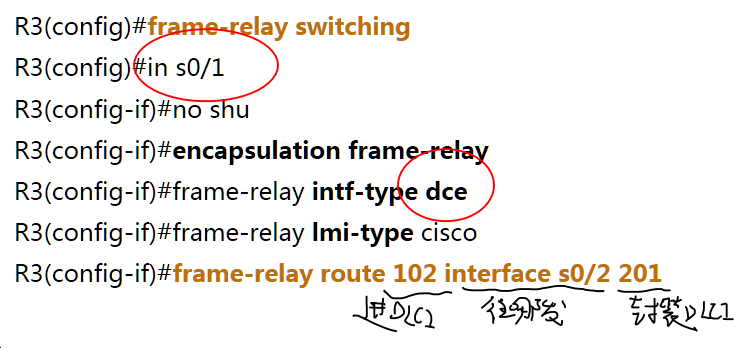

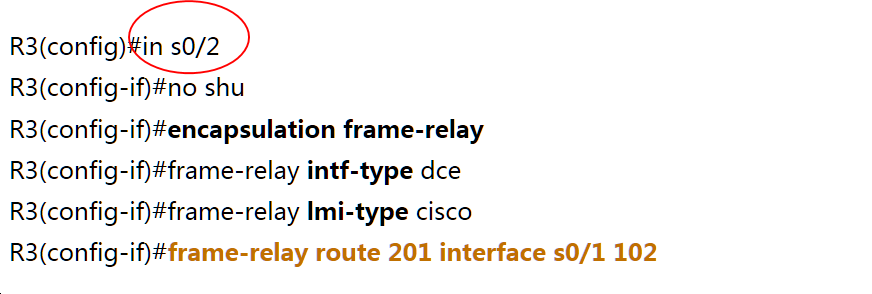

动态配置：

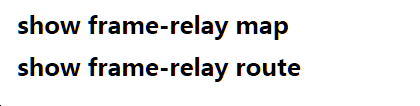

查看配置：
